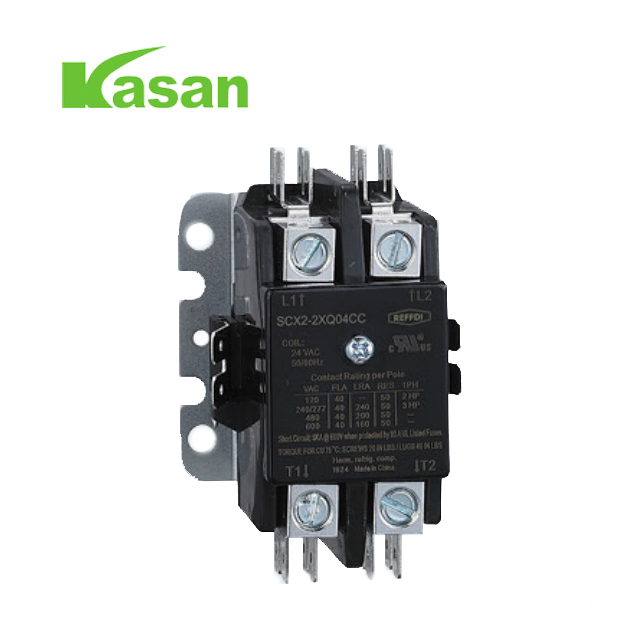

2-poliges Schütz, 24-V-Spule, Definite-Purpose-Schütz, Klimaanlage, AC-Schütz

Anwendungsbereich

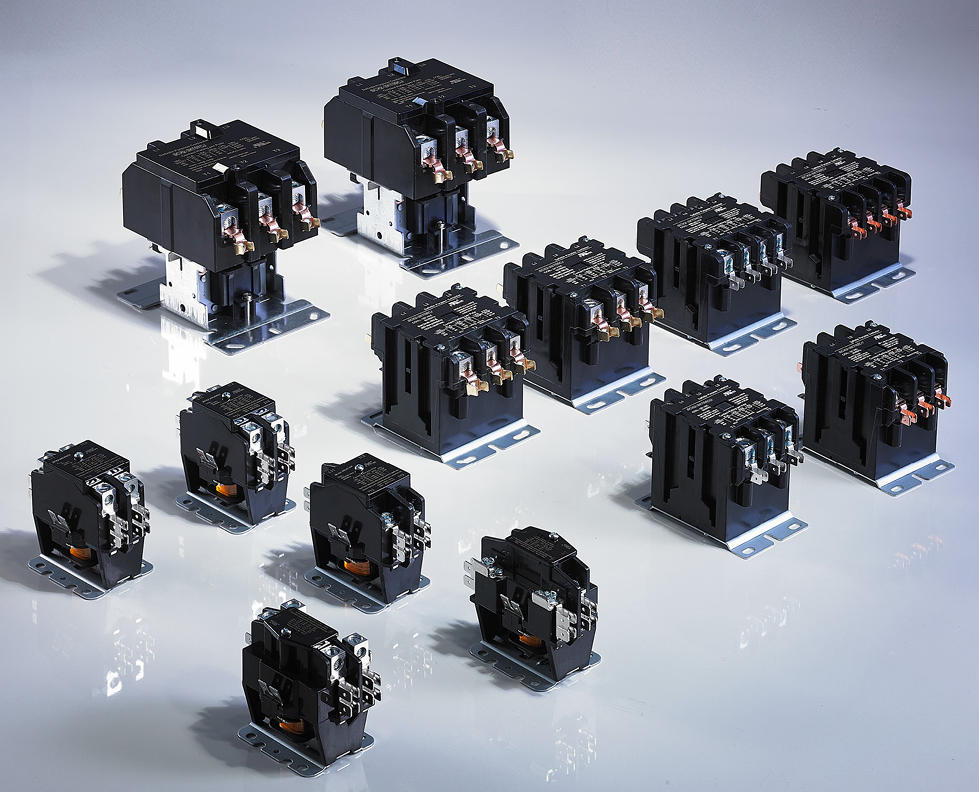

Definite-Purpose-Schütze der Serie SCX2 eignen sich für kommerzielle Anwendungen, einschließlich Klimaanlagen, Kühlung und Widerstandsheizung. Beleuchtung und viele andere Installationen, bei denen ein kostengünstiges Hochleistungsschütz benötigt wird. Diese Geräte bieten Flexibilität und sind darauf ausgelegt, diese Anforderungen zu erfüllen oder zu übertreffen

elektrische und mechanische Anforderungen gemäß der Definite Purpose Contactors-Norm von UL/CSA.

Elektrische Kontaktwerte: 20A-90A

elektrische Spulenwerte: 24-60oV

Lebensdauerbewertung, 100.000- und 250.000-Zyklen-Optionen.

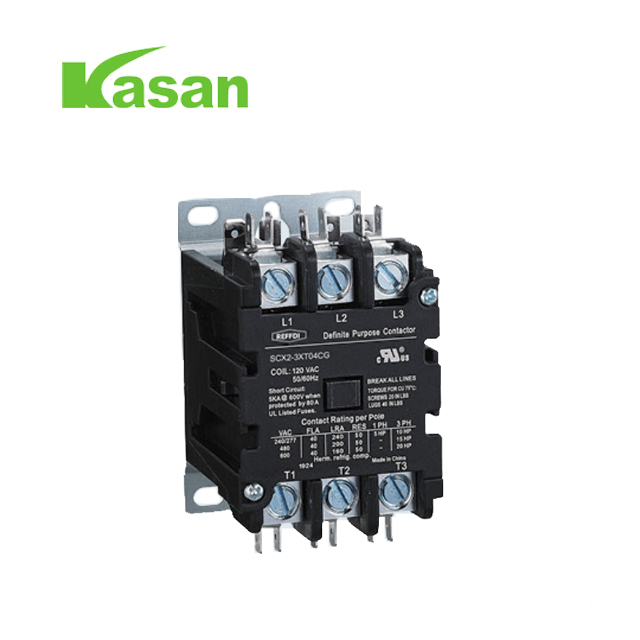

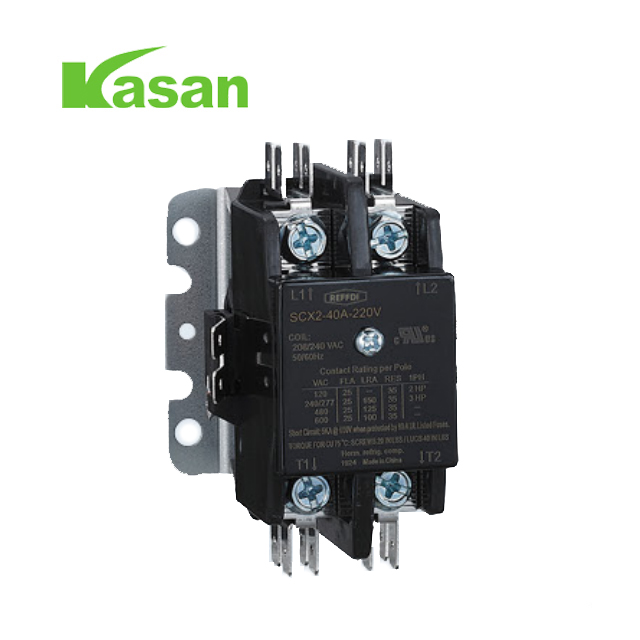

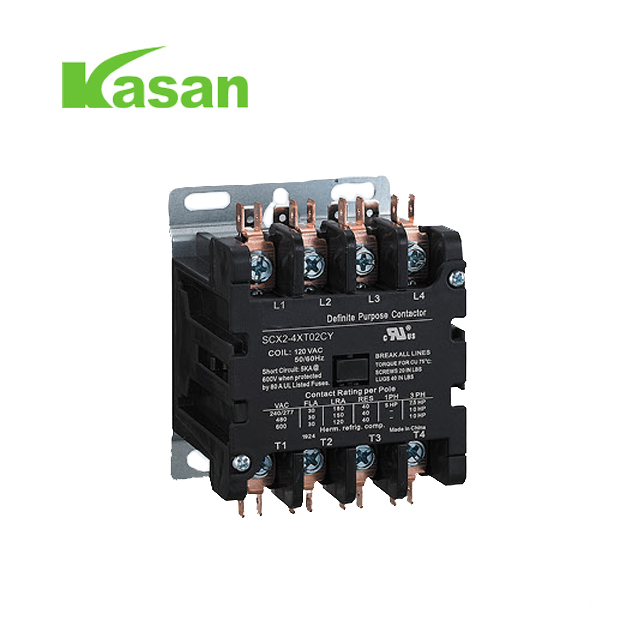

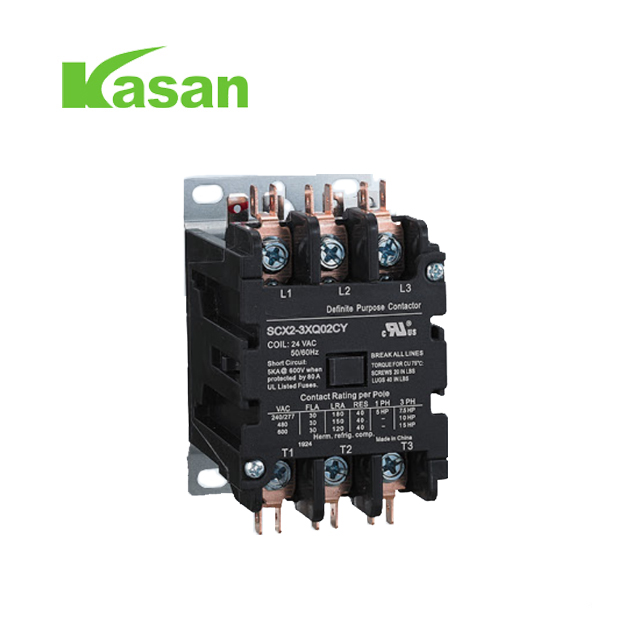

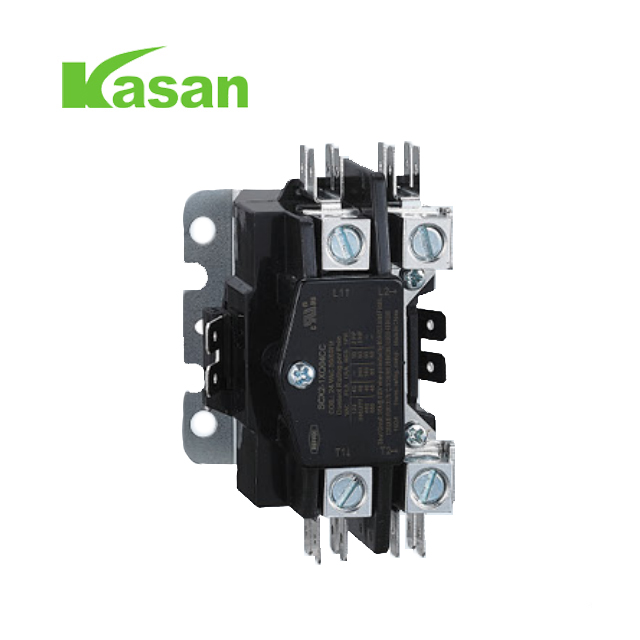

Optionen: 1-, 2-, 3-, 4-polig, passend für Spulen mit 24, 120, 240 und 480 VAC, große Auswahl an elektrischen Nennwerten, Schraube,

Box- oder Druckplattenanschlüsse NEMA-Montagesockel.

NO/NC-Endschalter-Kits.

Abschlüsse 10–32 Cre 20, 25 und 30 FLA-Modelle

Box Lug-40, 50, 60, 75 und 90 FLA-Modelle

Temperaturbereich: - 40 °F bis + 150 °F/- 40 °C bis + 65 °C

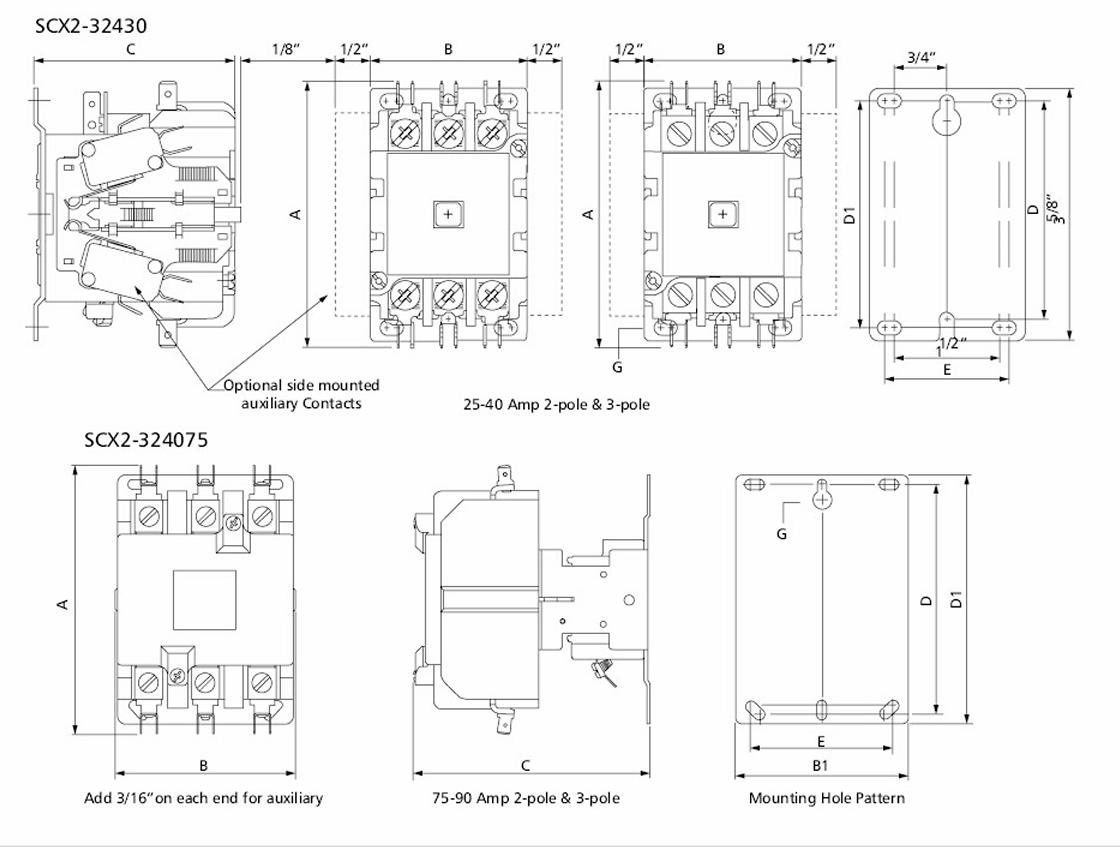

Bemerkung:

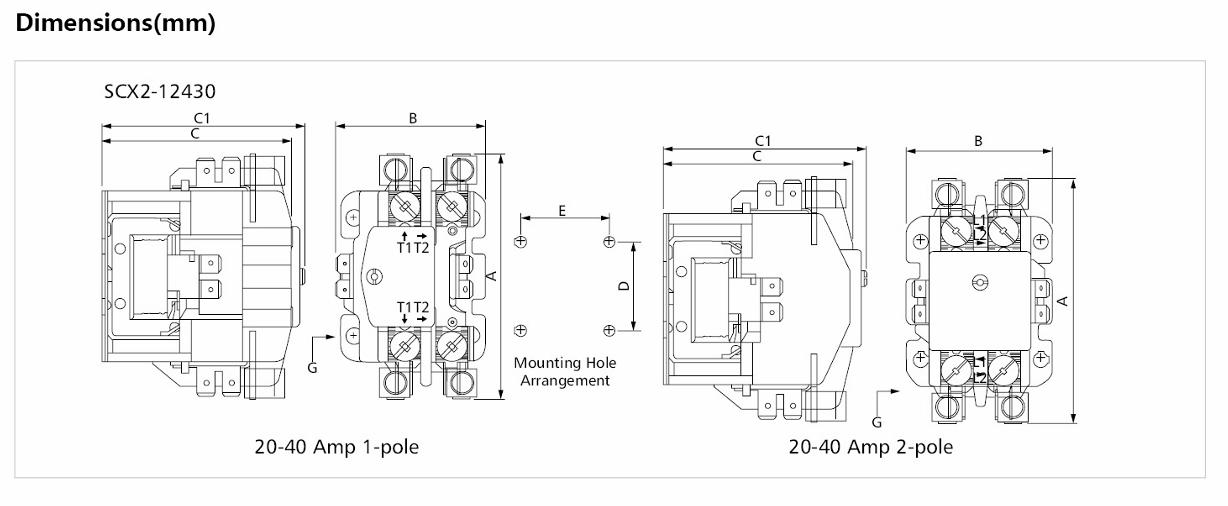

1. Die Toleranz des Verdrahtungssteckers ohne angegebene Abmessungen muss 0,2 mm betragen. 2. Hauptstromkreis-Schraubenklemmmoment für Nennstrom 20-40 FLA 182-polige Produkte: SCHRAUBEN 22 IN-LBS/LANGS 40 IN-LBS Hauptstromkreis-Schraubenklemmmoment für Nennstrom 20-40 FLA 384 Pole und 50-60 FLA-Produkte: 50 IN-LBS Hauptstromkreis-Schraubenklemmmoment für Nennstrom 75-90FLA-Produkte: 50 IN-LBS

Schraubensicherungsdrehmoment des Hilfsmoduls: 10 IN-LBS Schraubensicherungsdrehmoment der Spule für Nennstrom 20-90 FLA-Produkte: 10 IN-LBS3. Die Schnellanschluss-Buchsenklemme muss der Norm IEC60760 entsprechen und eine zuverlässige Verbindung zwischen Klemme und Einsatz gewährleisten, wenn eine Einsatzverkabelung verwendet wird.
