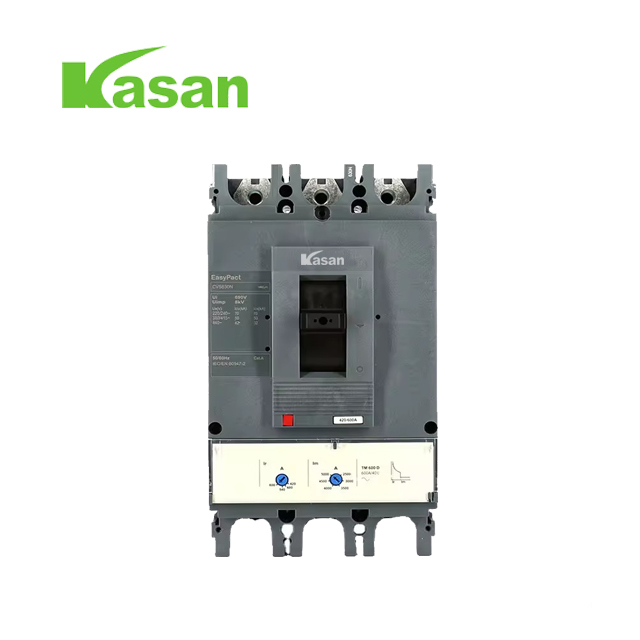

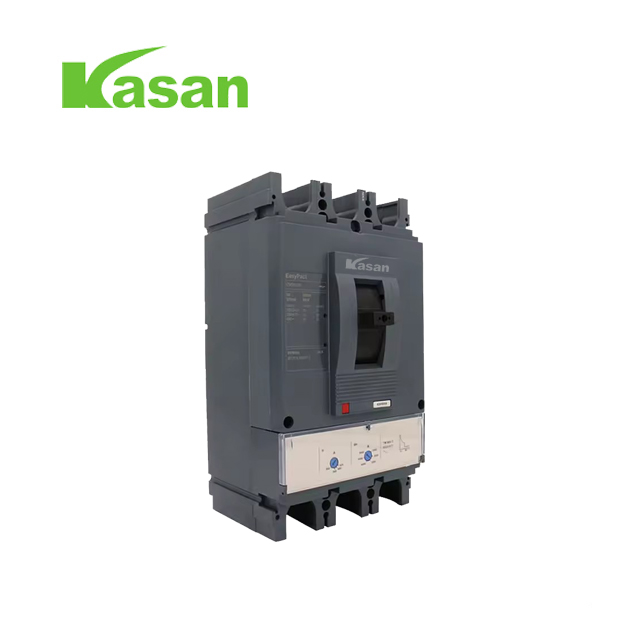

CVS400F 3p 400 Amper Circuit Breaker

CVS400F 3p 400 Amper Circuit Breaker

Beschreibung

CVS400F 3P 400AMP Circuit Breaker ist ein Kreisschalter mit einem Nennstrom von Easypact CVS400F. Die Nennspannungskapazität (ICS) beträgt 36 ka bei 415 VAC und vollständiger Bereich mit ICS = 100%ICU. Die Version von Breaker beträgt 3 Poles -Rahmen mit Erkennung von 3 Poles, der auch die ETS 2.3 -Auslöseeinheit zum elektronischen Schutz begleitet hat. Es ist an die Standard-IEC60947-2 für Leistungsschalter angemessen. Dieses Gerät ist für den Betrieb in Umweltverschmutzung III als definierte IEC60947-1 & IEC60664-1 zertifiziert und für die EG/2002/95 der Europäischen Umwelt für die Europäische Umwelt für die ROHS-Anforderung angesehen. Es kann mit Blackplate oder DIN Rail montiert werden, ebenfalls durch die Tür der Klasse II, ohne die Isolierung der Schalttafel herabzustufen. Die Vorderseite des Umschusses bietet IP40 -Schutz, aber wenn er in der Schalttafel einen erweiterten Rotationsgriff ausgestattet ist, ist zusätzlicher IP54 -Schutzabschluss für einen verlängerten Rotationsgriff. Diese Serie verfügt über Slots für elektrische Hilfsmittel (Mn/Mx/OF/SD), abhängig von der Art der Auslöser, wenn das Rotationsgriff installiert ist. Die feste Abmessung beträgt 140 mm Breite, 255 mm Höhe, 110 mm Tiefe. Die CVS-Leistungsschalter für die Isolierung im Sinne von IECStardards 60947-2. Ziel der Isolation ist es, einen Schaltkreis orapparatus vom Rest des ASYSTEM zu trennen, der in der Reihenfolge des Personals mit externer Vorhängeschloss an der isolierten Rolle in der perfekten Sicherheit mit der Isolation der perfekten Sicherheit eine Arbeit ausführen kann. Iisschitchboards ohne die Isolierung der Iswitchboard -Isolierung herabzustufen. InstallationRires Kein spezieller Betrieb, auch wenn der Leistungsschalter mit einem Rotationsgriff ausgestattet ist.

2. Specifikation:

3 und 4 Pole -Versionen

3 Rahmengrößen

Bewertungsstrom von 16 bis 630 a

Bruchkapazität von 25 bis 50 ka bei 400/415 V.

Erden-Leakage-Schutz durch das zugehörige Vigi-Modul

Thermisch-magnetischer und elektronischer Schutz für den gesamten Bereich verfügbar

Erweiterter, einstellbarer thermischer Schutz von 0,7 bis 1 -mal (TMD) oder 0,5 bis 1 -mal (elektronisch) Die Bewertung der Auslöseeinheit

3.sheetproduct nameCVS400F MCCBPole3PAmp range320A 400Abreaking capacity36KA/415 V ACelectrical durability12000 cyclesmechanical durability30000 cyclesproduct or component typeCircuit breakernetwork typeACnetwork frequency50/60 Hztrip unit nameTM-Dtrip unit technologyThermal-magneticlong time pick-up adjustment type IRADJustableLong-Zeitaufnahme-Einstellungsbereich 0.7 ... 1 x Inlong-Zeitverzögerungsanpassungsanpassung STUPTIONSBACKPLATEHELT161 MMWIDTH105 MMDEPTH86 MMPRODUKT2KG/PCSSTANDSENS/IEC 60947
